1.概述(PRODUCT DESCRIPTION)

    AGC7521EA是一款应用于通信领域作为接收/发射开关、频段选择或天线分集开关的宽带单刀双掷开关。该芯片内部集成了两路信号通路和逻辑电平校准模块。片内实现单端50欧姆输入输出匹配。

2.典型特征(FEATURES)

• 射频频率范围：100MHz～3000MHz

• 插入损耗：0.6dB

• 隔离度：35dB

• 输出1dB压缩点：18dBm

• 回波损耗（导通）20dB

• 回波损耗（关闭）15dB

• 工作电压：3V～3.6V

• 电流：23uA

‍

3.应用(APPLICATIONS)

• 无线通信领域接接收/发射开关、频段选择、天线分集开关等

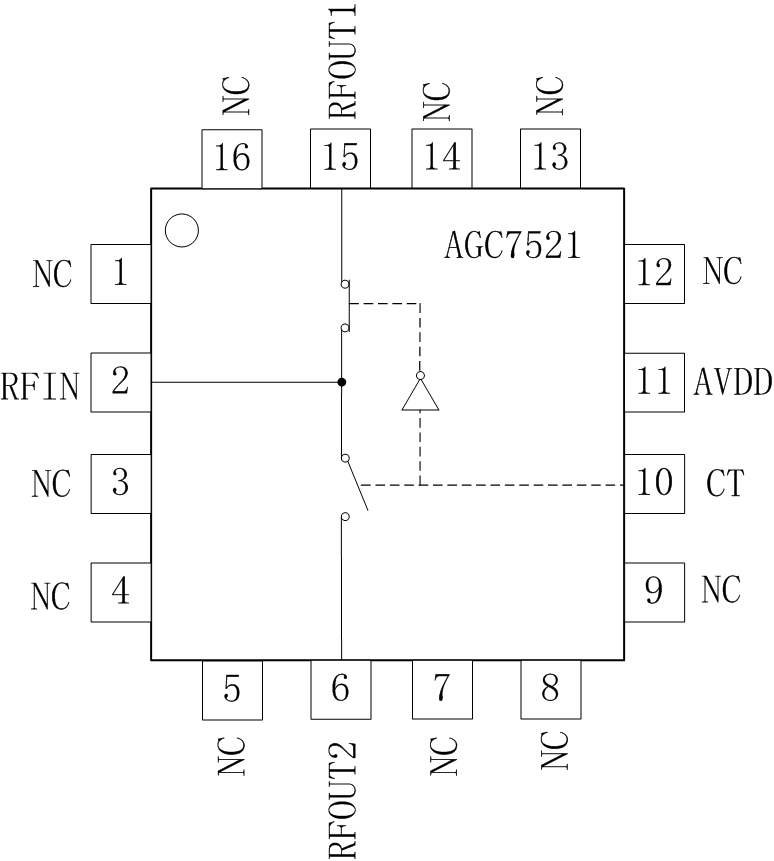

4.结构框图(BLOCK DIAGRAM)
